UTILIZACION DE RADIO MODEM DE 433 Mhz EN ROBOTICA
Por Pablo Pompa
En esta ocasión se va a mostrar como enviar y recibir datos vía radio entre nuestro robot y el PC con la ayuda

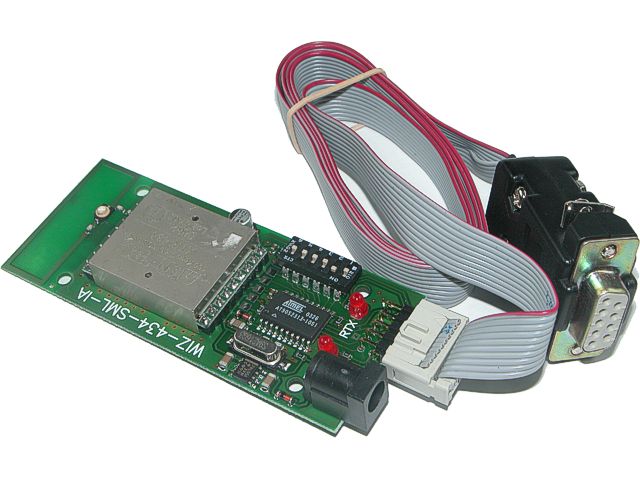

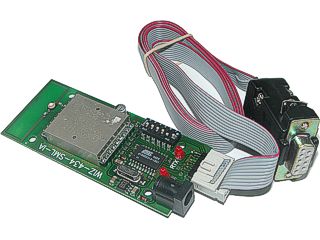

de dos radio módem de 433 Mhz. Los radio módem empleado son muy parecidos pero se diferencian en que en el lado
del PC se utiliza una versión que incluye un conector de alimentación y un regulador de tensión
integrado para alimentarlo desde cualquier fuente de 7 a 15V DC. La referencia del circuito es S350160 Radiomodem
115kb 12v mientras que se utiliza el S350155 Radiomodem 115Kb en el lado del robot.
Estos dos circuitos emplean el mismo módulo transceptor de datos que destacan por su alta velocidad de transmisión
aérea que superan los 100 Kbs, mientras que la velocidad de comunicación con el puerto serie externo es de 9600,
19200, 57600 o 1152000. La velocidad se selecciona mediante una serie de micro interruptores que tiene en el propio
circuito. Recuerde que en los programas de ejemplo se esta utilizando una velocidad de comunicación con el modulo
de 19200 baudios, por lo que será necesario poner el interruptor numero 2 en la posición ON. Este modulo trabaja
en la frecuencia de 433 Mhz por lo que tiene un buen alcance tanto en campo abierto como en interiores. Es mono
canal y no permite ningún tipo de ajustes ni programación por software, por lo que lo único que hay que hacer es
conectarlo y ajustar la velocidad de comunicación

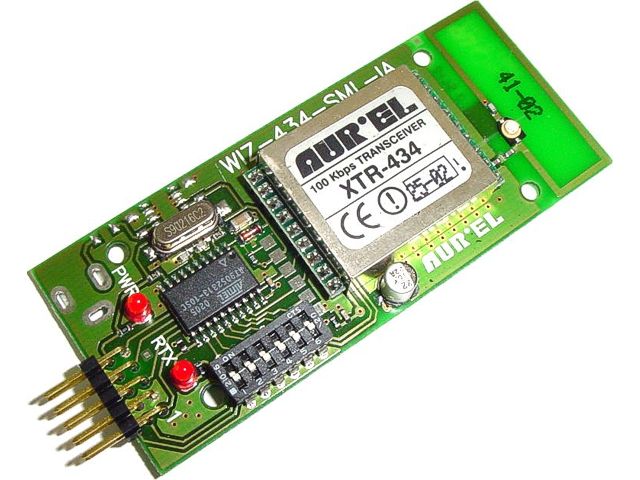

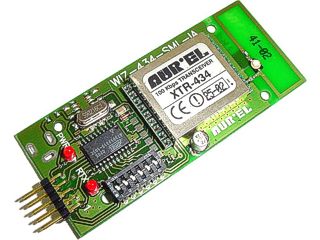

El módulo empleado en la parte del robot es igual que el otro con la salvedad de que no incluye el conector de
alimentación ni el regulador de tensión por lo que es necesario alimentarlo a 5V (estabilizados) a través del conector
de 10 pines que utiliza para la comunicación con el robot. En el lado del PC es necesario emplear el cable Adaptador
de RS232 S350165 para poder conectar el módem al PC. Este cable lo que hace es adaptar los niveles de ± 12
V presente en el conector RS232 del PC a niveles de 0 y 5 voltios (RS485) que acepta el circuito radio módem

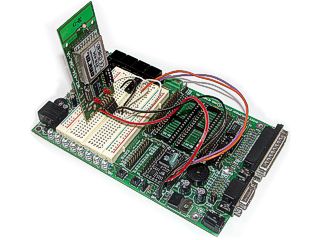

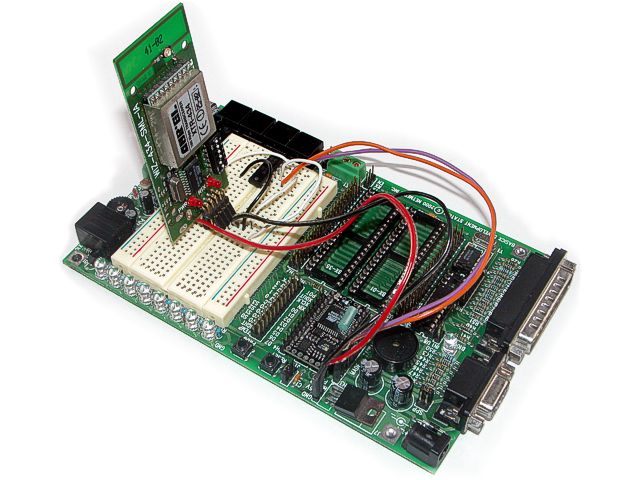

Para la prueba se ha empleado el circuito del sistema de desarrollo BasicX S310225 y
un microcontrolador BasicX24 S310205. Con la ayuda de una placa

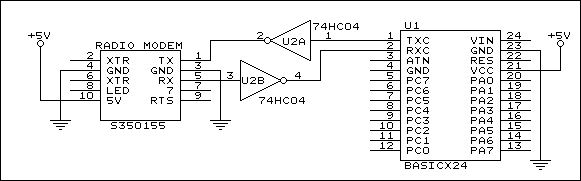

de pruebas, se ha montado el siguiente circuito:
La alimentación de 5V procede del conector H5 situado en el propio circuito cerca del regulador de tensión. Prestar
mucha atención a la polaridad para evitar dañar el radio módem. Lo mas destacable del circuito es la utilización
de dos inversores 74HC04 que invierten las señales procedentes del radio módem, antes de conectarla al microcontrolador.
Si no se conectaran estos inversores, los datos recibidos y emitidos no podrían ser entendidos por la otra parte
ya que donde aparece un 1 tendría que haber un 0 y viceversa. Además, los inversores actúan como bufer y protegen
al radio módem de daños causado por conectar las salidas de este a puertos que están en modo salida en el microcontrolador.
Esto ocurre con bastante frecuencia ya que el puerto serie del microcontrolador también puede funcionar como un
puerto de salida normal, por lo que si se conecta a la salida de datos del radio módem, es muy posible que se estropee
este ultimo. EL circuito integrado 74HC04 tiene el positivo en la patilla 14 que hay que conectar a 5V y el negativo
en la patilla 7, que no aparece en el esquema.
En esta pagina encontrará los dos programas necesarios para el funcionamiento. RECUERDE
DESCARGAR EL PROGRAMA EN EL MICROCONTROLADOR BASICX24 ANTES DE CONECTAR EL RADIO MODEM. Si no lo
hace puede dañar el circuito. Desconecte los cables de los pines 1 y 2 del BasicX24 antes de conectar el cable
que lo conecta al puerto serie del PC.
